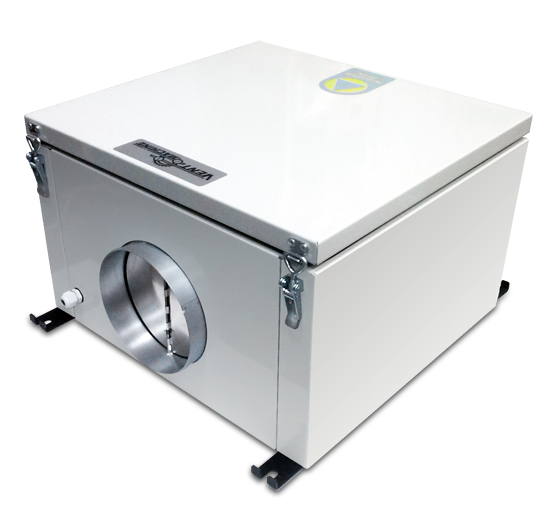

Блок вытяжной BW-700
35 000 руб.

BW-700 – вытяжная установка предназначенная для общеобменной вентиляции в офисах, квартирах, магазинах, коттеджах с использованием вентиляционной сети. С возможностью управления через пульт вентиляционной установки.

Корпус

Клапан

Вентилятор

Теплоизолированный и шумопоглощающий корпус с классом защиты IP44. Герметично прижимной механизм крышки. Гермовводы для кабеля. Встроенные монтажные кронштейны.



Малые габаритные размеры

Высота установки составляет всего 288 мм - этого достаточно, для монтажа установки под подвесной потолок.

Обратный клапан с подпружиненными лопастями предназначен для автоматического перекрывания канала и предотвращения движения воздуха в обратном направлении при выключенной системе вентиляции. Лопасти клапана открываются давлением, создаваемым потоком воздуха и закрываются пружиной.

Клапан BW-700

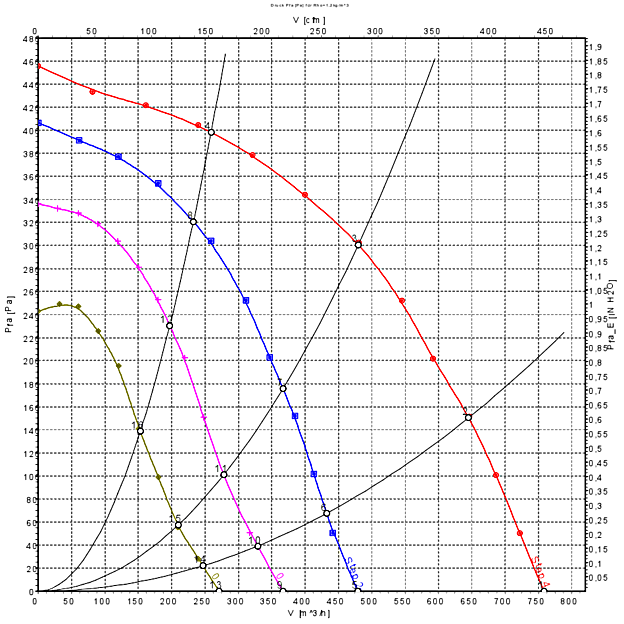

Центробежный четырёхскоростной вентилятор (EBM-Papst, Германия).

Вентилятор BW-700

Варианты использования вытяжного блока BW-700

Подключение к установке
с автоматикой GTC

Подключение к установке
с автоматикой Zentec

Самостоятельная работа
вытяжного блока BW-700

(или другое оборудование с поддержкой многоскоростного внешнего вытяжного вентилятора)

(или другое оборудование с поддержкой односкоростного внешнего вытяжного вентилятора)

Режим работы

 Многоскоростной Односкоростной Многоскоростной / Односкоростной
(зависит от типа используемого коммутирующего устройства)

Подключение

Блок вытяжной BW-700 имеет 4 скорости вентилятора:

FAN1 - 260 м³/час
FAN2 - 360 м³/час
FAN3 - 490 м³/час
FAN4 - 700 м³/час
Подключается кабелем от вент.установки к клеммам выбранных скоростей.

Пример: подключение кКолибри GTC
Подключается кабелем от вент.установки к клемме выбранной скорости.

Пример: подключение к Колибри Zentec
Определяется типом используемого коммутирующего устройства (например SIEMENS RAB90или ВЕНТС П3-1-300).

Смотрите схему подключения

(Внимание! Одновременная подача напряжения на разные входы скоростей двигателя вентилятора не допускается)

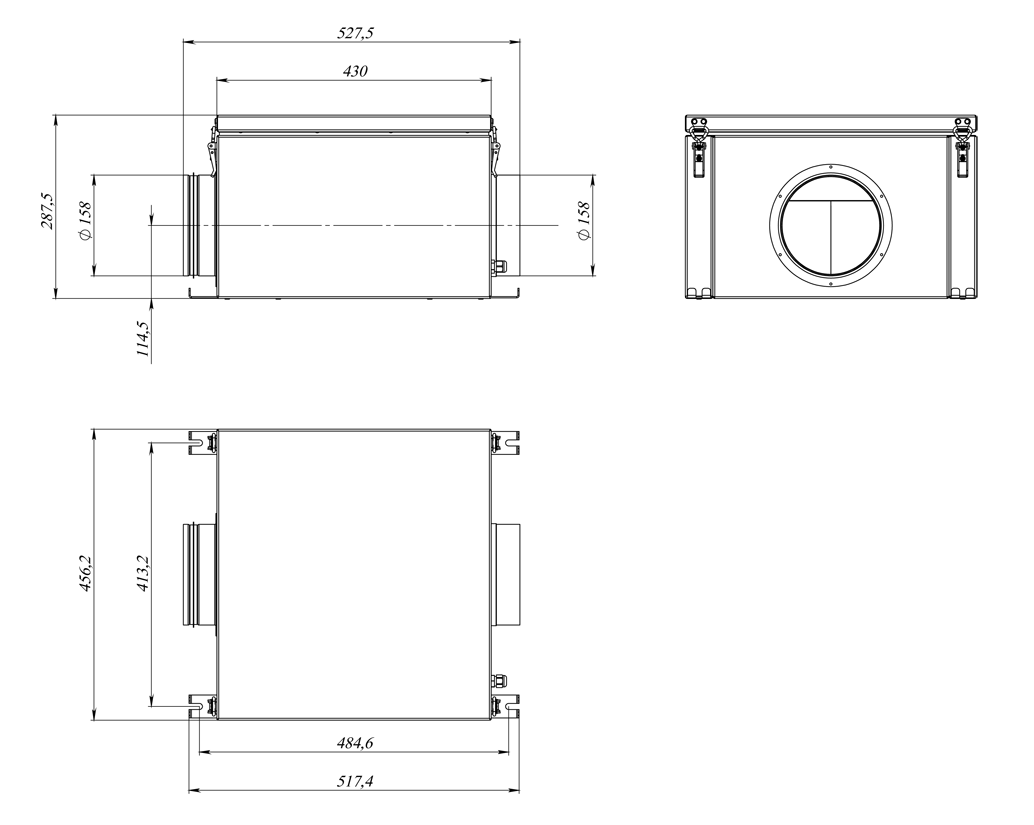

Технические данные Габаритные размеры
Скорость вращения вентилятора 1 2 3 4 Габаритные размеры BW-700
Производительность, м³/час. 260 360 490 700
Уровень шума на входе в установку, dB 28 31 33 39
Уровень шума на выходе из установки, dB 33 36 39 43
Мощность вентилятора, кВт 0,195
Напряжение питания, В / Гц 220 / 50
Кабель электропитания МКШ 7×0.5 мм²
(ПВС 5×0.75 мм²) 		Комплектация

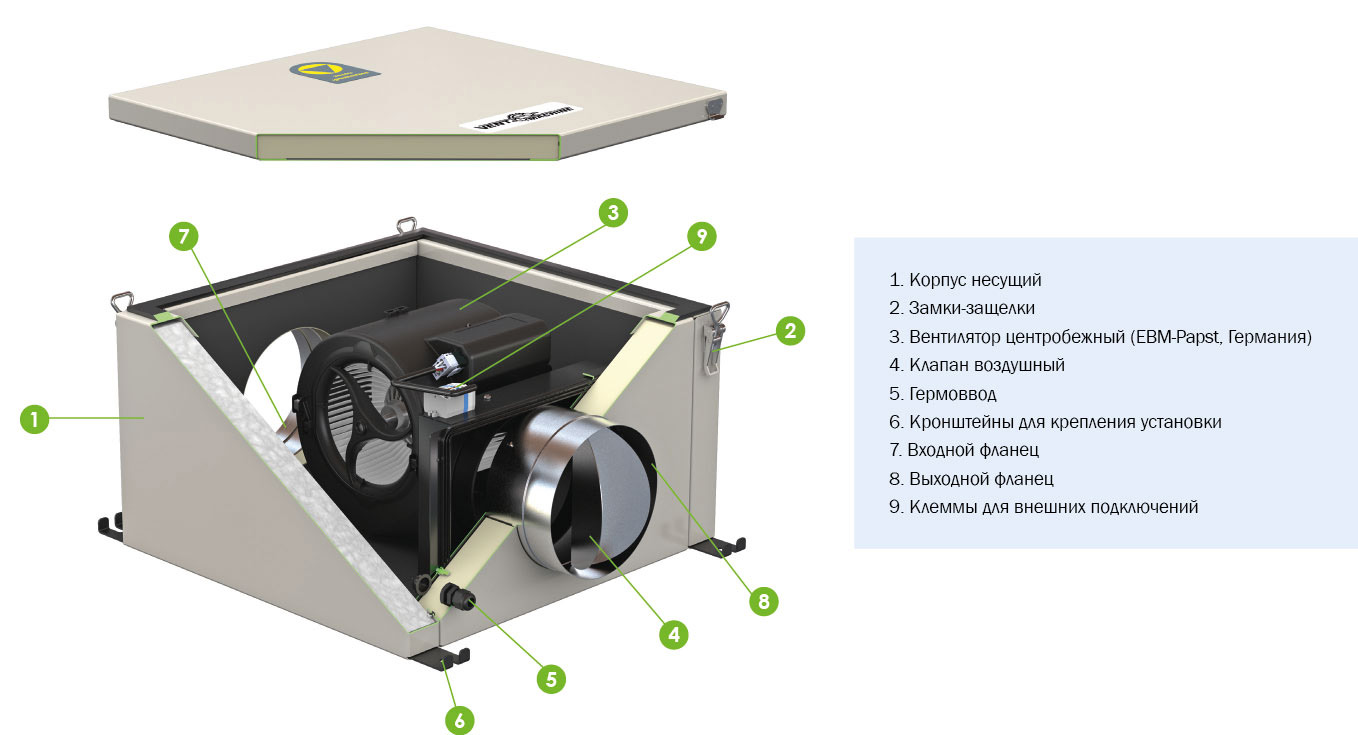

Комплектация BW-700
Габаритные размеры, мм 528 × 457 × 288
Вес, кг 16,3
Класс защиты IP44
Размещение Внутреннее / Наружное
Режим работы Непрерывного действия
Условия эксплуатации: Температура входного воздуха, °С -26 / +50

Паспорт вытяжного блока BW-700
