Турбодефлектор

- дефлектор вентиляционный - это устройство активирующее тягу в вытяжных системах вентиляции с естественным побуждением, используя силу ветра. Дефлекторы предлагаются с размерами выходного канала от 100 до 680 мм. Дополнительно могут комплектоваться узлами прохода для крыш с разными откосами.

Принцип работы дефлектора вентиляционного

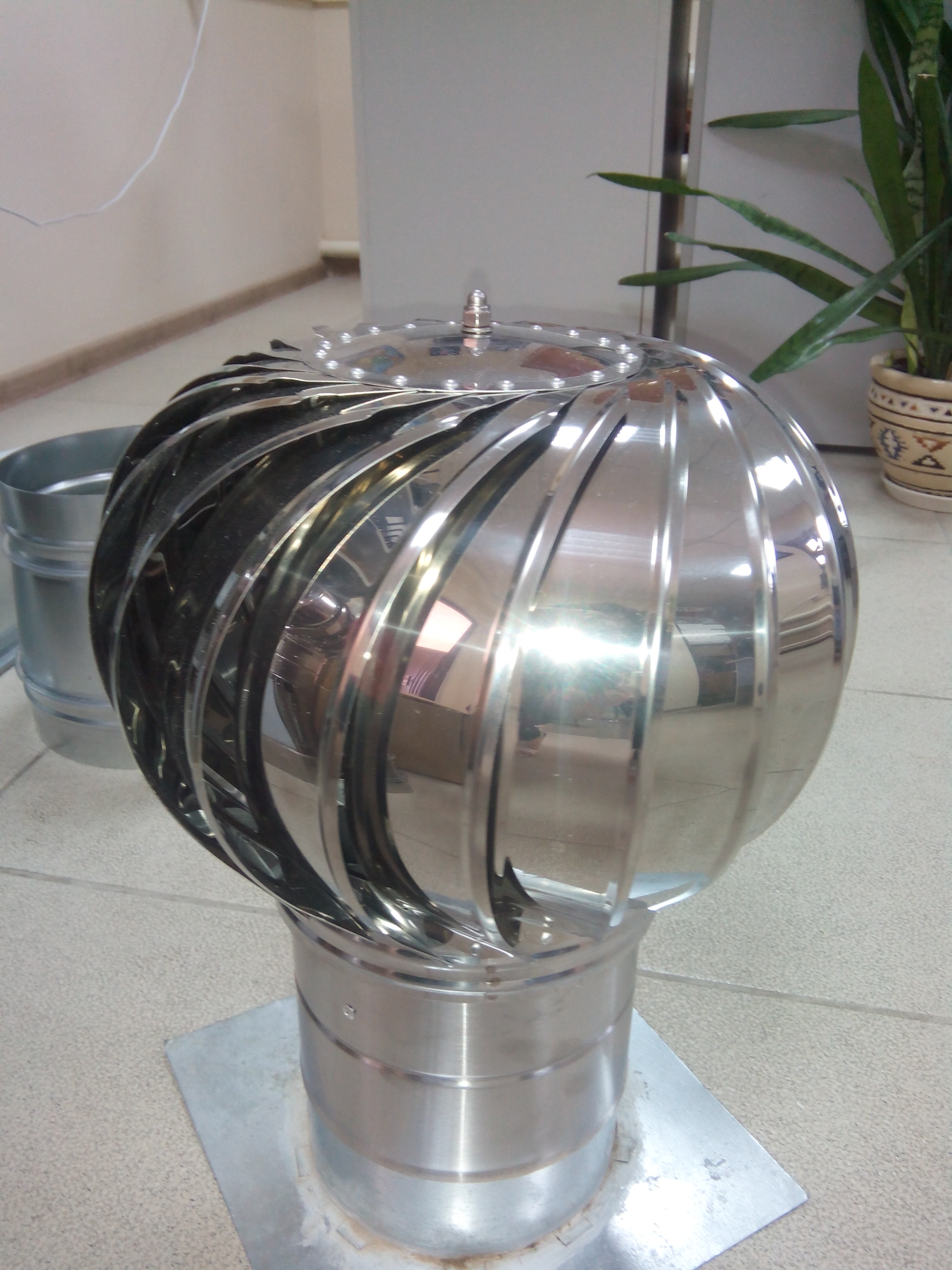

Основой конструкции является «голова», состоящая из множества лопастей. Ветер раскручивает лопасти и «голова» дефлектора начинает вращаться, вызывая понижение давления воздуха в вентиляционном канале. Мощность турбины растет пропорционально усилению силы ветра. В конструкции дефлектора широко применяются легкие металлы, поэтому он чувствителен даже малейшим движениям воздушных потоков, а подшипники с нулевым сопротивлением обеспечивают долгое инерционное вращение, благодаря которому активный дефлектор практически не теряет эффективность в условиях порывистого ветра.

Расчеты при установке Дефлектора

Вычисление количества дефлекторов при установке.
Вентилируемый объем = объем помещения х воздухообмен в час
(воздухообмен в час различен для разных помещений)

Для примера: Помещение имеет 20 м длину, 12 м ширину и 4,4 м высоту. Средняя сила ветра 3,5 м/с. Воздухообмен для помещения должен составлять 3 раза в час. Таким образом получаем:

Вентилируемый объем = (20*12*4,4) * 3 (воздухообмен) = 3168 м3/час.

Таким образом, мы должны установить 4 дефлектора А-Д-400.

Площадь сечения шахты воздуховода должна соответствовать площади сечения диаметра дефлектора в пределах 20%.
Примерные варианты использования турбин:
при высоте потолков помещения 2,7м:
ТД 160 - помещение до 15 кв.м (40,5м3)
ТД 200 - помещение до 30 кв.м (81м3)
ТД 250 - помещение до 50 кв.м (135м3)
ТД 315 - помещение до 70 кв.м (189м3)
ТД 355 - помещение до 100 кв.м (270м3)
ТД 400 - помещение до 150 кв.м (405м3)
ТД 500 - помещение до 250 кв.м (675м3)

Рекомендуемый воздухообмен

Промышленные цеха	7-15 раза в час
Складские помещения	2-10 раза в час
Жилые помещения	2-3 раза в час

Примеры других расчетов и примеры монтажа Дефлекторов

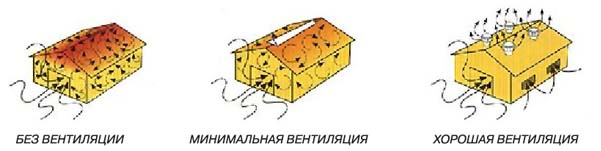

Область применения Дефлектора

ТД – 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 190, 195. Наиболее целесообразно использовать для вентиляция комнат, с/у, погребов, частных гаражей. Широкий выбор типоразмеров позволяет подобрать Активный-Дефлектор для установки на уже проложенный воздуховод. Нержавеющая сталь гарантирует надежную работу и стойкость к атмосферным осадкам и так же эстетичный внешний вид Вашей вентиляции.

ТД – 200, 250, 300, 315. Хорошее решение для вентиляции жилых комнат площадью до 50м2 и с количеством постоянно находящихся там людей до 4 человек. При скорости ветра 3-4м/с позволяет вытягивать из помещения до 200м3 воздуха в час.

ТД – 350, 400, 500, 600, 680. Применяются для вентиляции многоквартирных жилых домов, помещений большой площадью, животноводческих ферм, ангаров, складов и т. п. Требуемый объем воздуха достигается за счет установки нескольких дефлекторов. Количество определяется расчетом.

Основные плюсы:

1. Безопасен в эксплуатации. Благодаря своей простой и надежной конструкции, а так же легкому весу, исключено падение дефлектора из-за сильного порыва ветра. 2. Высокая эффективность. По сравнению с другими приспособлениями для усиления тяги, дефлектор признан эффективнее в 2-4 раза. 3. Не зависит от направления ветра. Всегда крутится в одном направлении. Это особенно актуально для каналов от газовых колонок, где порыв ветра может задуть пламя. 4. Высокий срок эксплуатации, до 15 лет. Дефлектор изготавливается из качественных европейских подшипников, легкого аллюминия либо нержавеющей стали. 5. 100% исключает задувание ветра, снега, дождя. Конструкция Дефлектора такова, что снег и дождь не могут попасть внутрь. И это помогает так же, защитить вент.каналы от атмосферных осадков. 6. Не потребляет электричества. Движущей силой для дефлектора является ветер.

Стоимость турбодефлекторов в Белгороде

Модель	Диаметр посадочного места, мм	Цена за единицу, руб.			Размеры в упаковке, вес
Модель	Диаметр посадочного места, мм	Нержавеющая сталь	Крашеный металл	Оцинкованная сталь	Размеры в упаковке, вес
TD-100	100	5400	3950	3300	252537 см Вес 2,3-2,6 кг
TD-110	110	5400	3950	3300
TD-115	115	5450	4700	3450
TD-120	120	5500	4750	3500
TD-125	125	5600	4800	3550
TD-130	130	5650	4850	3650
TD-140	140	5700	4900	3750
TD-150	150	5750	5000	3850
TD-155	155	5850	5050	3900
TD-160	160	5900	5100	3950
TD-165	165	6000	5200	4050
TD-170	170	6050	5250	4100
TD-180	180	6100	5300	4150	292937 см Вес 2,7 кг
TD-200	200	6150	5400	4300	292937 см Вес 2,7 кг
TD-250	250	6750	5450	4450	383850 см Вес 4 кг
TD-300	300	7200	6050	5050
TD-315	315	7300	6350	5200
TD-350 (с усилением)	350	7500	6400	5300	434350 см Вес 7-9 кг
TD-355 (с усилением)	355	7800	6600	5350	434350 см Вес 7-9 кг
td-400 (с усилением)	400	10400	10400	9100	606055 см Вес 13-15 кг
TD-500 (с усилением)	500	11800	11550	10900	606055 см Вес 13-15 кг
TD-600 (с усилением)	600	16700	15700	14700	808075 см Вес 19-20 кг
TD-630 (с усилением)	630	17300	16650	15200	808075 см Вес 19-20 кг
TD-680 (с усилением)	680	17950	17550	16400	909075 см Вес 20-25 кг
TD-800 (с усилением)	800	26400	22750	20800	909075 см Вес 20-25 кг
TD-1000 (с усилением)	1000	43150	32900	30800	12012090 см Вес 30 кг
TD-1250 (с усилением)	1250	73500	71500	59650	15015090 см Вес 45 кг

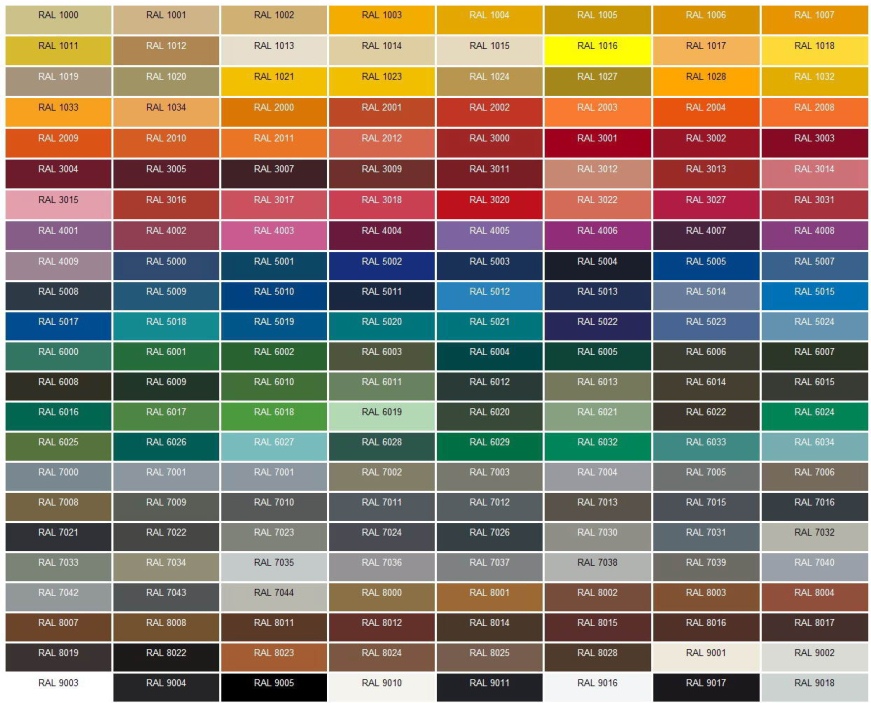

Возможна покраска в любой цвет каталога RAL изделий из оцинкованной стали

Способы оплаты

Оплату можно производить любым из удобных для Вас способов: для юр. лиц: перечислением на р/сч с выставлением счета на оплату, для частников наличными или зачислением на карту сбербанка.

Доставка

В стоимость товара не входит стоимость доставки. Возможна отправка транспортной компанией, почтой России. До транспортной компании доставка бесплатно.

Сроки

Складские позиции отправляются в течении трёх рабочих дней, после поступления денег. Если же заказ большой, либо выбранного Вами дефлектора нет на складе, тогда срок изготовления будет озвучен Вам отдельно при выставлении счета.
