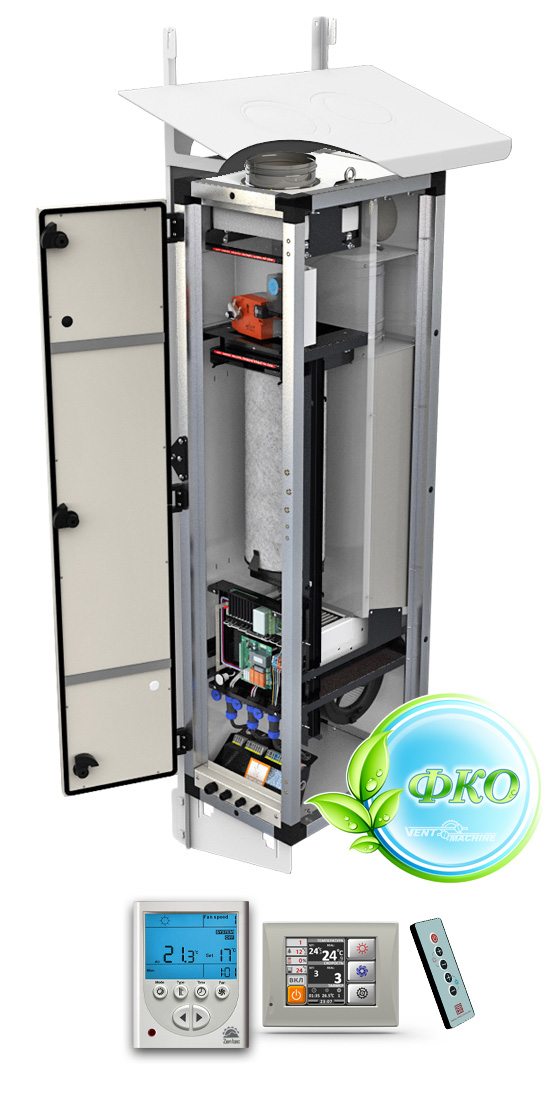

Приточная вентиляционная установка ПВУ-500

лого ventmachine

Полноценная вентиляция за 1 день, в помещении с уже законченным ремонтом

V-STAT FKO 4A

Монтажная рама в комплект не входит! Продается отдельно!

пульт Zentec-Z033 пульт gtc pult
179 000 руб. 199 000 руб.

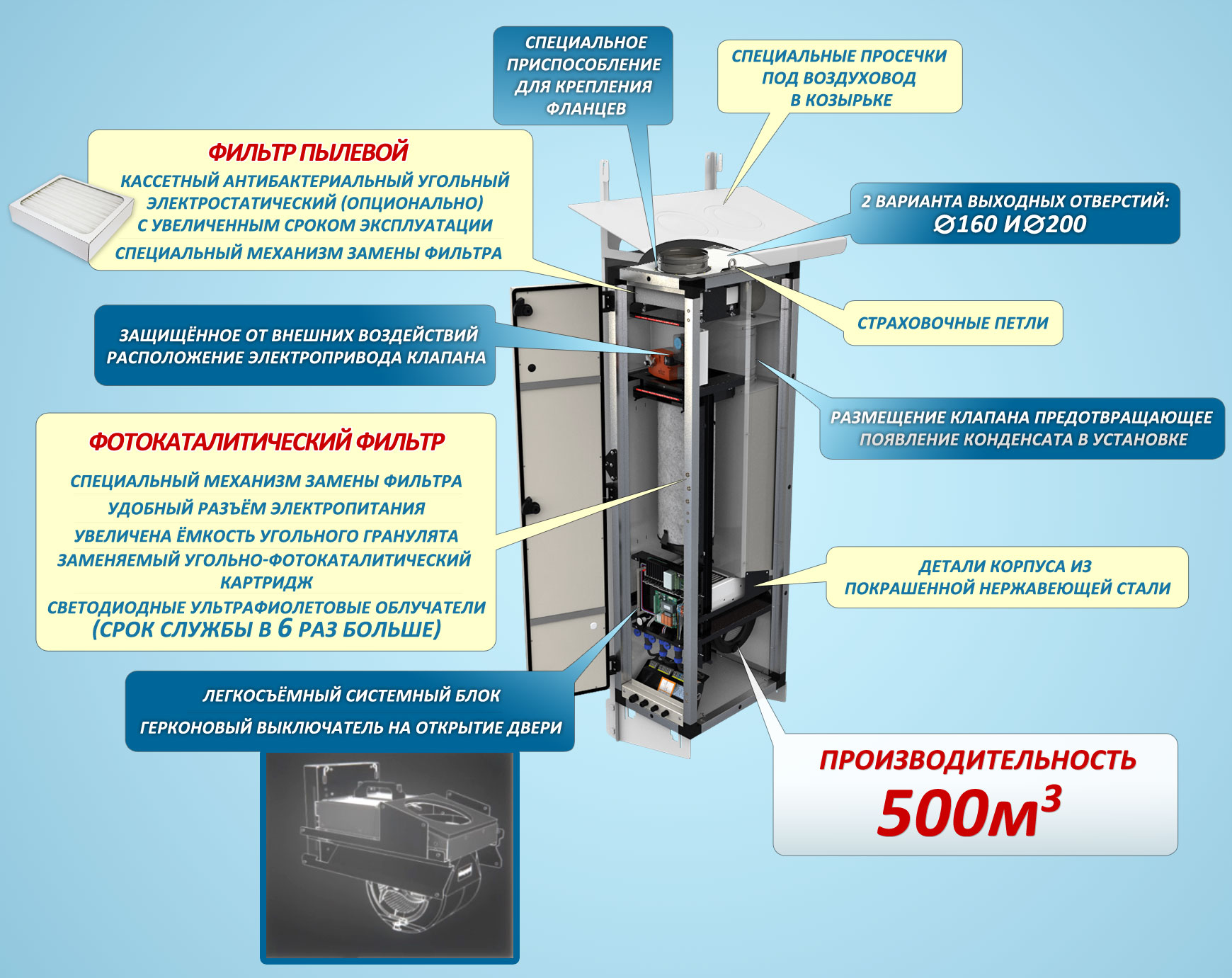

"ПВУ-500" приточный климатический комплекс для бесшумной вентиляции квартир и офисов. ПВУ-500 оснащена встроенным шумоглушителем, автоматикой и 3х ступенчатой очисткой воздуха (Пылевой фильтр, фотокаталитический фильтр, угольный фильтр). Очень часто о необходимости вентиляции квартиры люди вспоминают уже после декоративной отделки помещения, поэтому ПВУ-500 была создана таким образом, чтобы монтаж вентиляции не нарушал уже законченный ремонт и отделку. Установка может располагаться как вертикально, так и горизонтально. В случаях размещения установки внутри помещения (на застекленном балконе), забор воздуха с улицы осуществляется посредством воздуховода, выведенного от заборного фланца на улицу. Малые размеры помещения (низкие потолки, отсутствие подсобных помещений), не препятствуют установке оборудования. Высокая степень очистки воздуха, заложенная в базовый комплект ПВУ-500, очищает приточный воздух не только вредных частиц, но и запахов. В сочетании с системой автоматики приточная установка ПВУ-500 получила ряд дополнительных функций, таких как ИК-пульт, суточный таймер, недельный таймер и т.д.


Отличительные особенности приточной вентиляционной установки ПВУ-500

- Изготовлена из комплектующих лучших мировых производителей
- Компактные размеры (учитывая максимальную комплектацию)
- Встроенный шумоглушитель, делающий установку почти беззвучной
- Выпускается с автоматикой:

- ZENTEC с ЖК-дисплеем
- GTC с сенсорным цветным дисплеем
- Интеллектуальная система управления (GTC):
- Пульт управления с сенсорным цветным дисплеем
- Многофункциональный интерфейс
- Автоматическое поддержание заданной температуры
- Трёхступенчатая регулировка количества подаваемого воздуха
- Автоматическое понижение скорости вентилятора
- Система контроля загрязненности фильтра
- Отображение всех режимов и настроек на пульте управления
- Температурные графики в режиме онлайн
- Пожаробезопасные полупроводниковые керамические нагреватели
- Встроенный воздушный клапан оснащенный электроприводом Belimo (Швейцария) с возвратной пружиной. Принудительно закрывает клапан в случае отключения электропитания.
- Угольно-фотокаталитический фильтр глубокой очистки воздуха
- Класс защиты, позволяющий размещать установку за пределами помещения (на улице, под воздействием окружающей среды)
- Упрощенная система обслуживания
- Монтаж, не нарушающий отделку помещения
- Возможность вентиляции нескольких помещений
- Возможность монтажа на вентилируемом фасаде
- Возможность подключения дополнительного оборудования (увлажнитель, ККБ, датчики CO2 и другие внешние устройства)
- Удобные разъемы блока АВН
- Вентилятор с встроенными амортизаторами
- Система герметичного прижима пылевого и фотокаталитического фильтров, препятствующая проникновению мелких частиц пыли, минуя фильтр
- Тепло-звукоизоляция корпуса с использованием пенополиуретановых сендвич панелей
- Вариант исполнения:

- левая / правая (зависит от ориентации двери, при необходимости легко меняется перед монтажом)
- горизонтальная / вертикальная (зависит от расположения на раме)

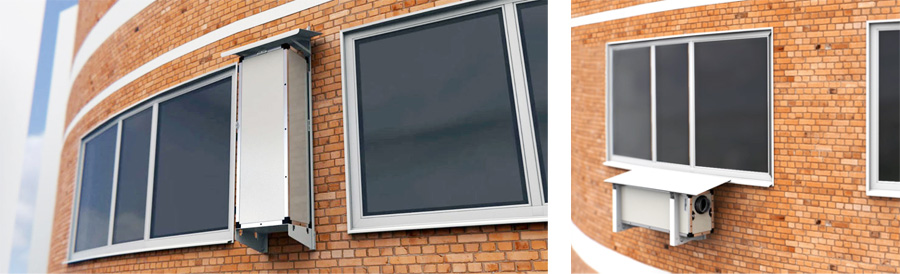

Существует возможность монтажа на горизонтальной или вертикальной раме.

монтаж ПВУ-350

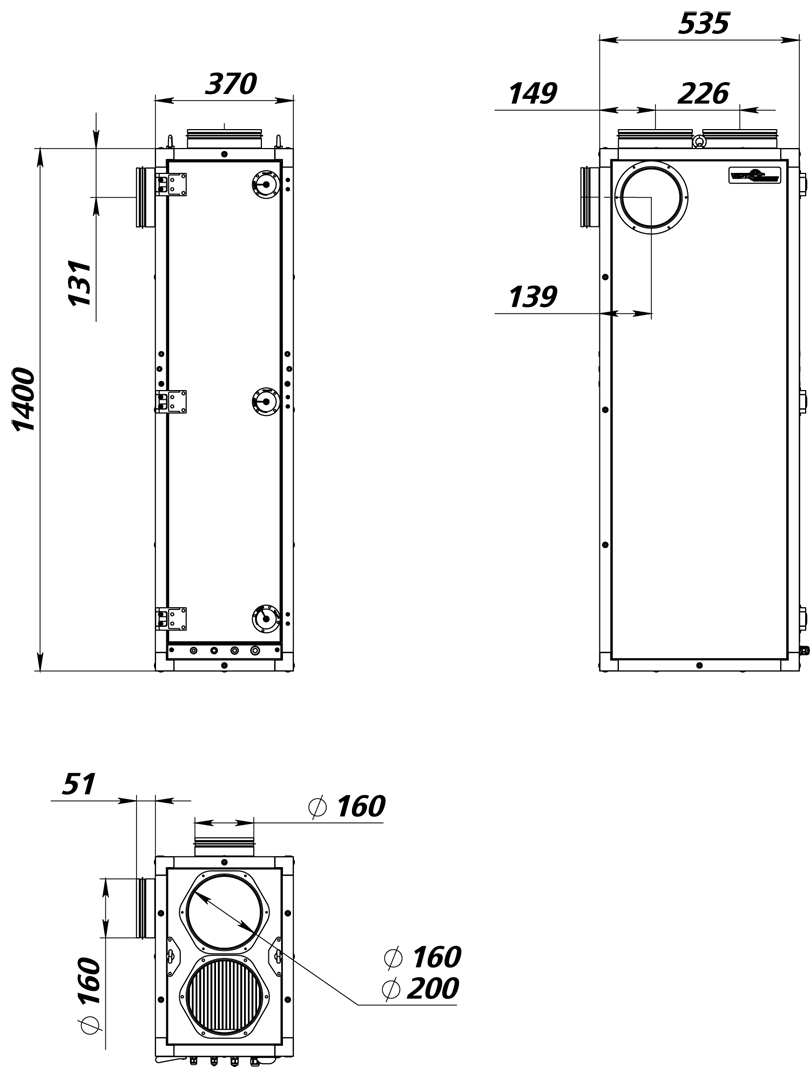

Технические данные ПВУ-500 Габаритные размеры ПВУ-500
Скорость вращения вентилятора 1 2 3 монтаж ПВУ-500
Производительность, м³/час 210 370 500
Уровень шума на выходе из установки, dB 30 33 37
Напряжение питания, В / Гц 220 / 50
[стандарт]
380 / 50
[под заказ]
Мощность нагревателя, кВт 4 (Две ступени) 4
Кабель электропитания, мм² 3 × 2,5 5 × 1,5
Рекомендованный автоматический выключатель для электропитания 32А 16А
Кабель пульта управления UTP 2 × 2 ×0.5
(две витые пары)
Мощность вентилятора, кВт 0,21
Габаритные размеры, мм 1455 × 535 × 370
Вес, кг 63
Класс защиты IP 44
Размещение Внутреннее / Наружное
Степень очистки воздуха Пылевой фильтр EU9
Фотокаталитический фильтр Разлагает на безвредные вещества:
Аллергены, вирусы, запахи, токсичные органические соединения.
Токсичные примеси с молекулярной массой более 40 атомных единиц
Адсорбционный фильтр Гранулированный активированный уголь
Режим работы Непрерывного действия
Поддержание заданной температуры приточного воздуха, °C В диапазоне +10...+30
Условия эксплуатации: Температура входного воздуха, °С -26 / +50

Фотокаталитический фильтр

Фотокаталитический фильтр
С помощью фотокатализа загрязнители воздуха расщепляются на безвредные составляющие.
Не успевшие распаcться частицы задерживаются угольным фильтром и в последствии так же разлагаются до молекул углекислого газа и воды. В дополнение, благодаря фотокатализу, происходит постоянная регенерация угольного фильтра, что продлевает срок его службы до двух лет.

Керамические PTC нагреватели фирмы DBK (Германия):
Преиммущества: долговечность; энергосберегаемость и пожаробезопасность за счет свойств саморегуляции температуры полупроводника; экологичность (не сжигается кислород, не образуется угарный газ и др. вредные вещества);

Керамические PTC нагреватели

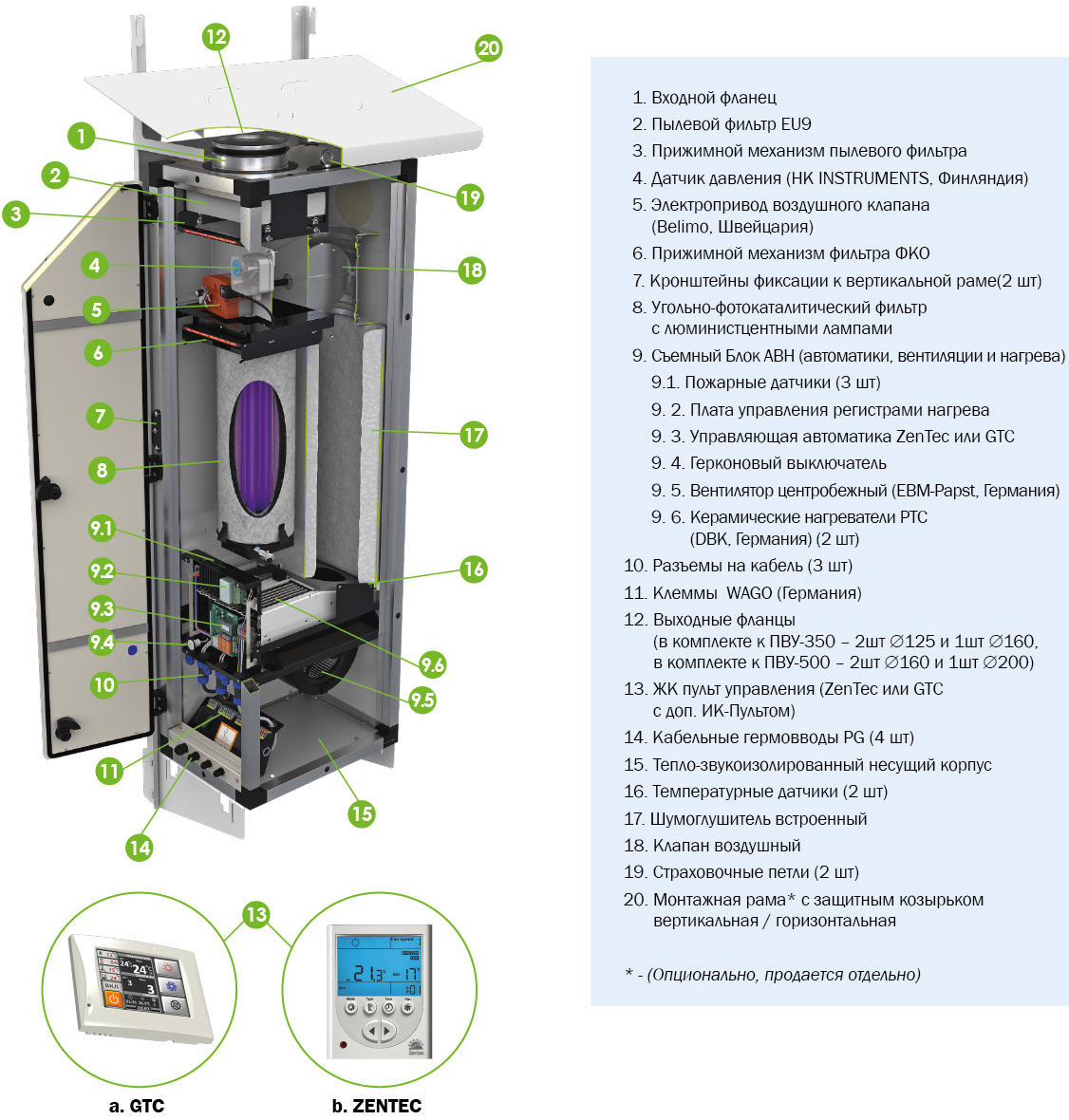

Комплектация ПВУ-500


комплектация ПВУ-350

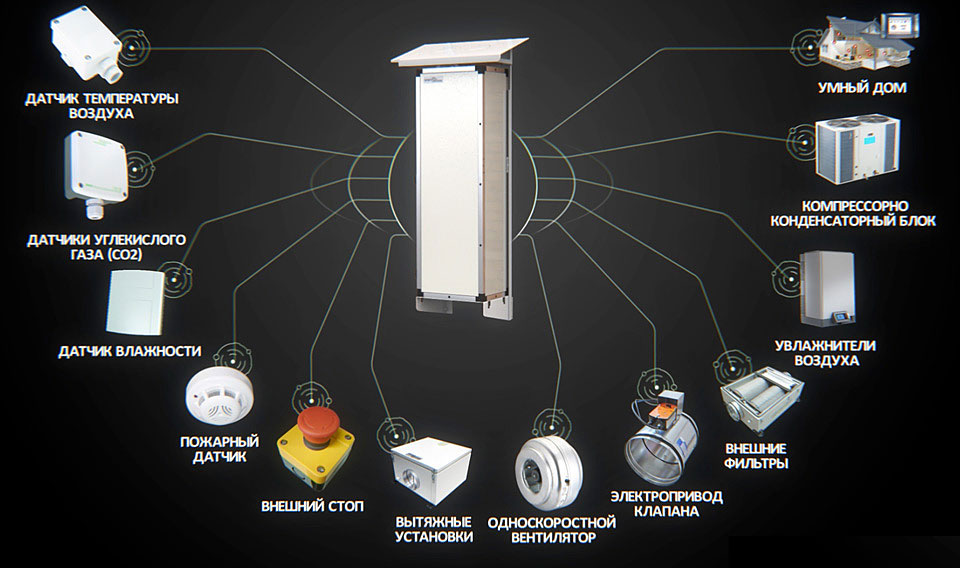

Возможность подключения различных устройств





Встроенная система автоматики

Тип автоматики Zentec
пульт V-STAT FKO 4A
GTC
пульт V-STAT FKO 4A
Пульт управления
Тип дисплея Монохромный, 3.5" Цветной, сенсорный, 3.5‛, 320х240
Пользовательское меню "настройки" (яркость экрана, звуки, включение/отключение функций, реакция системы на аварийные сигналы, настройка отображения графиков, язык интерфейса).
Язык интерфейса Английский Английский / Русский
Основные функции автоматики
Переключение скоростей вентилятора
Автоматическое регулирование мощности электрокалорифера для нагрева воздуха до заданной температуры в диапазоне от +10°С до +30°С
Контроль загрязненности воздушного фильтра
Индикация температуры воздуха в помещении (по датчику пульта)
Защита от перегрева калорифера
Ступенчатое подключение нагревательных секций калорифера для уменьшения "бросков" тока в процессе терморегулирования
Контроль состояния датчиков на обрыв и короткое замыкание
Подключение к системе "умный дом"
по стандартному протоколу Modbus RTU
Таймер
Суточный, до 9 однозначных (скорость или температура или вкл/выкл) команд

Недельный, до 4-х многозначных (скорость, температура, вкл/выкл) команд в сутки
ИК-пульт дистанционного управления (опционально) cross
Автономное питание часов
до 7 часов
Отображение графика изменения температур в процессе функционирования установки cross
Функция "Северный старт" - последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха. cross
Функция "Понижение скорости". В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной.
Функция "Рестарт" - "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания.
Датчик наружного воздуха

Производительность



Расходные материалы для ПВУ-500

Пылевой фильтр EU 9
9200 × 220 мм
1 800 руб. Период замены - 3 - 6 месяцев

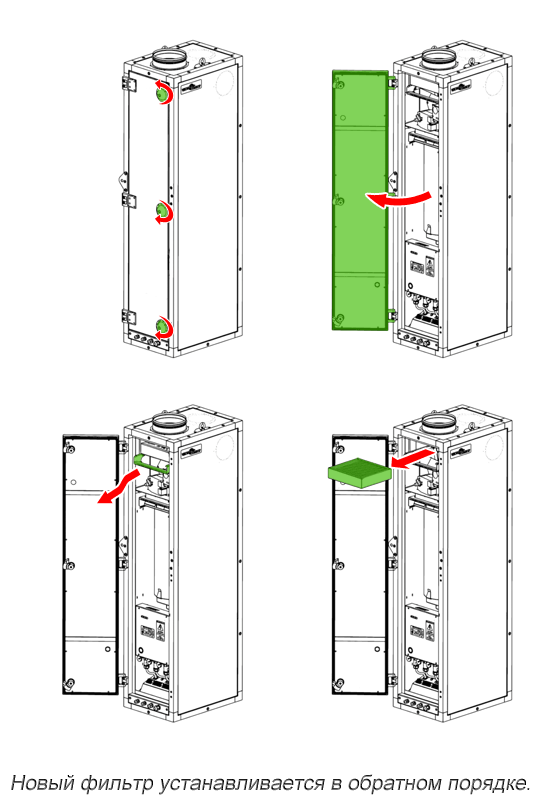

Как поменять фильтр?
УФ-лампа
H = 410 мм, 36W
Необходимо 2 шт в установку
1 900 руб. Период замены - 8 000 часов непрерывной работы (≈ 1 - 1,5 года)
Картридж к фотокаталитическому фильтру
DN = ⌀210, d = ⌀175, H=440
9 000 руб. Состав:

Антибактериальный фильтр × 1шт
Угольный фильтр × 1шт
Фотокаталитический фильтр × 1шт

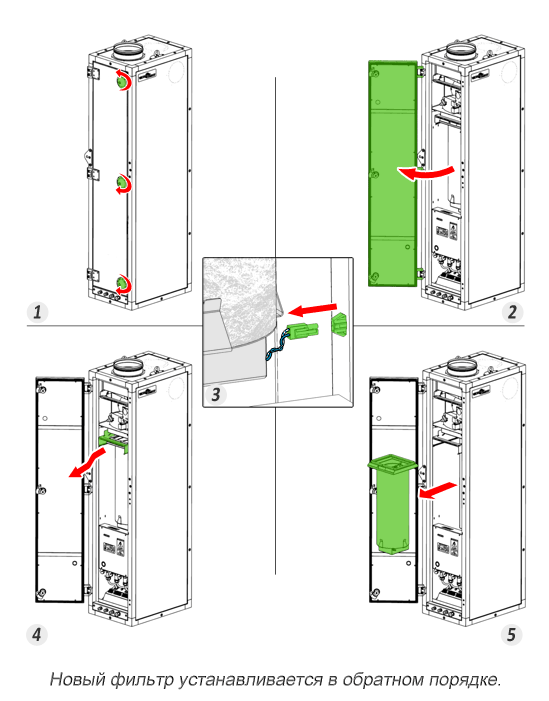

Как поменять фильтр?
Фотокаталитический фильтр в сборе
DN = ⌀215, d = ⌀175, H=440
19 000 руб. Состав:

Корпус × 1шт
Антибактериальный фильтр × 1шт
Угольный фильтр × 1шт
Фотокаталитический фильтр × 1шт
УФ-лампы × 2шт
ЭПРА × 1шт
Термостат × 1шт
Как поменять фильтр?

Паспорт
Инструкция по автоматике Zentec
Инструкция по автоматике GTC
