Вентиляция для комнаты с камином
Принцип действия открытого очага
Для горения дров в открытом очаге требуется от 6 до 9 м3 воздуха из расчета на 1 кг дров. При таком расходе воздуха обеспечивается эффективное горение с образованием некоторого количества дыма. Дыму, конечно же, легче выходить в комнату, чем в небольшое отверстие в потолке топки.
🔍
🔍
Как этому воспрепятствовать?
В очаге нет входных дверок, и путь дыму преграждает только поток воздуха, направленный из комнаты в очаг и далее через дымоход в атмосферу. Практические измерения показали, что такой поток воздуха может выполнять функции дверок, преграждая дыму путь в комнату, при условии, что скорость его составляет не менее 0,25 м/с.
Пример:
В очаге, с размером портала 1м х 0,5 м сжигается 5 кг дров в течение 1 ч. Чтобы предотвратить попадание дыма в комнату, в очаг за 1 ч необходимо обеспечить подачу воздуха не менее
V = 1м x 0,5м x 0,25м/с x 3600с = 450 м3/ч
Полученное количество воздуха примерно в 1,5 раза превышает объем всего здания, т.е. рассматриваемый очаг обусловливает кратность обмена воздуха в 1 ч, равную 1,5. С другой стороны, для нормального горения 5 кг дров требуется всего 30 - 40 м3 воздуха.
Таким образом, для предотвращения возможности попадания дыма в открытую комнату необходимо обеспечить подачу воздуха, в 10...15 раз большую, чем это необходимо для собственного горения дров.
🔍
🔍
🔍
🔍
Дымоход
Очаг должен иметь дымоход достаточно большого сечения. Дымоход должен обеспечивать удаление из очага газов, образующихся при сгорании дров, а также воздуха, количество которого превышает объем газов в 10 - 30 раз. Поэтому сечение дымохода должно быть достаточно большим.
Уменьшение потребности воздуха для очага

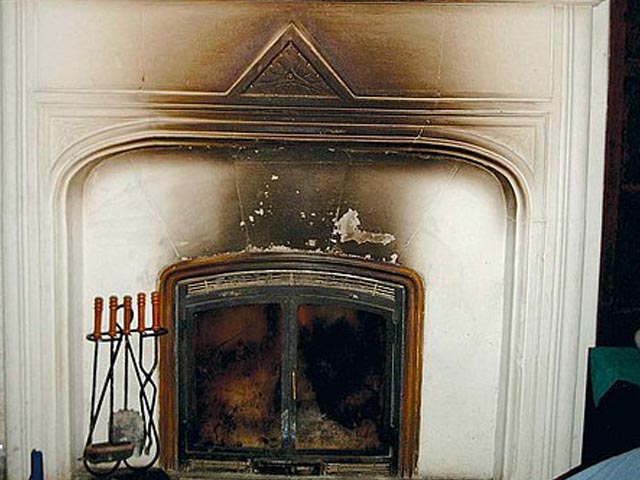

Если от очага не требуется большой мощности (т.е. имеются постоянные жилые помещения или достигнута требуемая температура воздуха внутри помещения), то для улучшения функционирования очага следует уменьшить поступление воздуха в него. Оборудовав очаг плотно закрывающимися дверками, можно уменьшить расход энергии на отопление дома, т.к. плотно закрытые дверки предотвращают напрасный воздухообмен.
Эффективность каминов с дополнительным воздушным нагревом
В Англии, где камины с воздушным обогревом особенно распространены, были проведены исследования с целью сравнения эффективности каминов различных конструкций. Исследовались камины обычной конструкции и с дополнительным воздушным нагревом.
Было установлено, что КПД обычного камина составляет 15...18%, а камина с дополнительным воздушным подогревом — 36%, причем 1/3 теплоты передается конвекцией.
