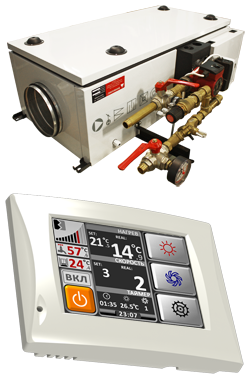

Основная цель, при разработке Колибри-1000 Water, заключалась в создании надежной современной установки с максимальной защитой от размораживания калорифера, но при этом абсолютно неприхотливой в эксплуатации. Также стояла задача сделать ее настолько законченной и самонастраивающейся, чтобы монтаж ее не требовал специальных профессиональных навыков.
Удалось сделать простое согласование гидравлических характеристик смесительного узла установки с характеристиками различных систем водоснабжения без применения дорогостоящих дифференциальных манометров и прецизионных балансировочных клапанов. Совместно со специалистами фирмы Danfoss была разработана схема смесительного узла с автоматическим выравниванием сопротивления на трехходовом клапане посредством установки автоматического перепускного клапана на входе. Таким образом оборудование поступает к потребителю полностью настроенным в заводских условиях и не требует в момент монтажа дополнительных регулировок.
В качестве теплоносителя допускается использовать воду или этиленгликоль с ингибиторами.
Колибри-1000 Water может совместно работать с многоскоростной вытяжной установкой BW-700 и управляться с одного пульта управления.
Отличительные особенности Колибри-1000 Water
- Готовый к эксплуатации прибор с функциями самонастройки
- Компактные размеры
- Низкий уровень шума
- Вентилятор с встроенными амортизаторами
- Максимально надежные европейские комплектующие
- Интеллектуальная система управления с LCD сенсорным цветным дисплеем производства GTC
- Эффективный, компактный четырехрядный калорифер
- Встроенный воздушный клапан оснащённый электроприводом Belimo (Швейцария) с возвратной пружиной, принудительно закрывающей клапан при обесточивании установки или при угрозе размораживания калорифера
- Механизм герметичного прижима пылевого фильтра, препятствующий проникновению мелких частиц пыли минуя фильтр
- Определение степени засорённости пылевого фильтра
- Автоматическая система обезвоздушивания, состоящая из 2х автоматических клапанов выпуска воздуха
- Дополнительная защита температуры воды на входе в смесительный узел
- Трехходовой седельный клапан, управляемый автоматикой, регулирует количество теплоносителя в смесительном узле. В отличие от обычно применяемых поворотных, седельные клапаны отличаются более высокой точностью регулирования, долговечностью, а так же эти клапаны практически не подвержены «закисанию» во время длительного простоя, например в теплый период года
- Балансировочный вентиль с расходомером жидкости для настройки расхода воды через смесительный узел. Применяется в тех случаях когда слив перегретой воды, проходящей через бай пас смесительного узла и перепускной клапан, в обратную магистраль не желателен
- Вариант исполнения - левая и правая

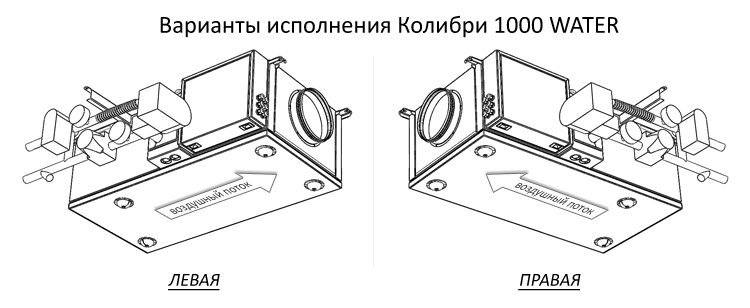

Варианты исполнения
Колибри-1000 Water комплектуется встроенной автоматикой GTC
| Тип автоматики | GTC |
| Пульт управления | |
| Тип дисплея | Цветной, сенсорный, 3.5‛, 320х240 |
| Пользовательское меню "настройки" (яркость экрана, звуки, включение/отключение функций, реакция системы на аварийные сигналы, настройка отображения графиков, язык интерфейса). |  |
| Язык интерфейса | Английский / Русский |
| Основные функции автоматики | |
| Переключение скоростей вентилятора | |
| Автоматическое регулирование мощности электрокалорифера для нагрева воздуха до заданной температуры в диапазоне от +10°С до +30°С | |
| Контроль загрязненности воздушного фильтра | |
| Индикация температуры воздуха в помещении (по датчику пульта) | |
| Защита от перегрева калорифера | |
| Ступенчатое подключение нагревательных секций калорифера для уменьшения "бросков" тока в процессе терморегулирования | |
| Контроль состояния датчиков на обрыв и короткое замыкание | |
| Подключение к системе "умный дом" по стандартному протоколу Modbus RTU |
|
| Таймер | Недельный, до 4-х многозначных (скорость, температура, вкл/выкл) команд в сутки |
| ИК-пульт дистанционного управления (опция) | |
| Автономное питание часов | |
| Отображение графика изменения температур в процессе функционирования установки | |
| Функция "Северный старт" - последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха. | |
| Функция "Понижение скорости". В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной. | |
| Функция "Рестарт" - "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания. | |
| Возможность подключения внешнего устройства. U=220V, Imax=1A Контроллер имеет выходы для управления вытяжной установкой, активными внешними фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами. |
|
| Возможность управления внешним односкоростным вентилятором | |
| Возможность управления внешним многоскоростным вентилятором Uпит=220V Pmax=350W |
|
| Технические данные Колибри-1000 Water | Габаритные размеры | ||||
| Скорость вращения вентилятора | 1 | 2 | 3 |  |
|
| Производительность, м³/час. | 505 | 715 | 1000 | ||
| Уровень шума на входе в установку, dB | 33 | 37 | 40 | ||
| Уровень шума на выходе из установки, dB | 42 | 44 | 56 | ||
| Расчётная температура теплоносителя, °C | 60-80 | ||||
| Мощность вентилятора, кВт | 0,36 | ||||
| Мощность нагревателя, кВт | 18.5 (при 90°С воды) | ||||
| Напряжение питания, В / Гц | 220-230 / 50-60 | ||||

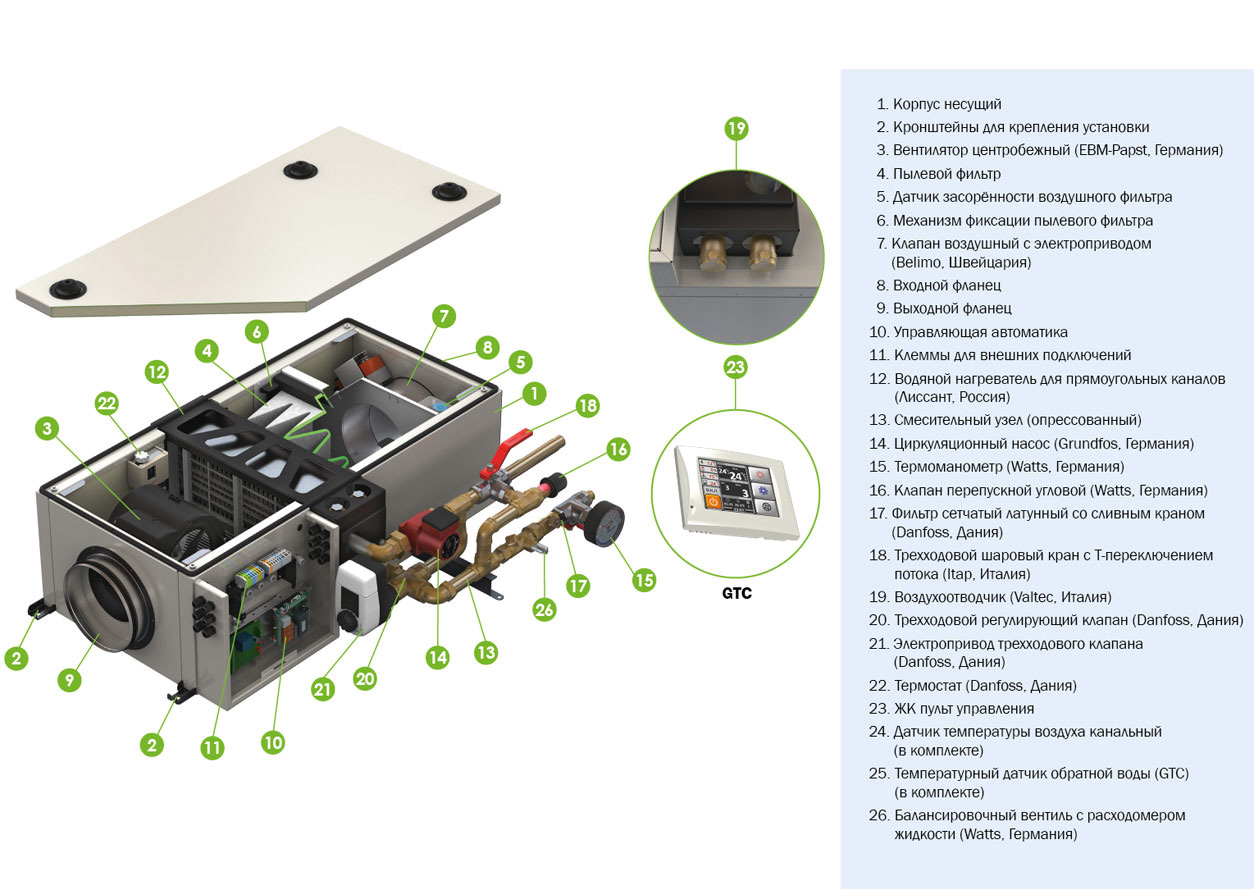

| Кабель электропитания, мм² | 3 × 1,5 | Комплектация | |||
| Кабель пульта управления | UTP 2 × 2 (две витые пары) |  |
|||
| Трубы (сгоны) | G3/4” | ||||
| Номинальный расход теплоносителя через теплообменник, л/мин | 13,6 | ||||
| Габаритные размеры, мм | 1059 × 465 × 343 | ||||
| Вес, кг | 55 | ||||
| Класс защиты | IP 20 | ||||
| Размещение | Внутреннее | ||||
| Степень очистки воздуха | Пылевой фильтр | EU4 | |||
| Режим работы | Непрерывного действия | ||||
| Поддержание заданной температуры приточного воздуха, °C | В диапазоне +10...+30 | ||||
| Условия эксплуатации: | Температура входного воздуха, °С | -26 / +50 | |||

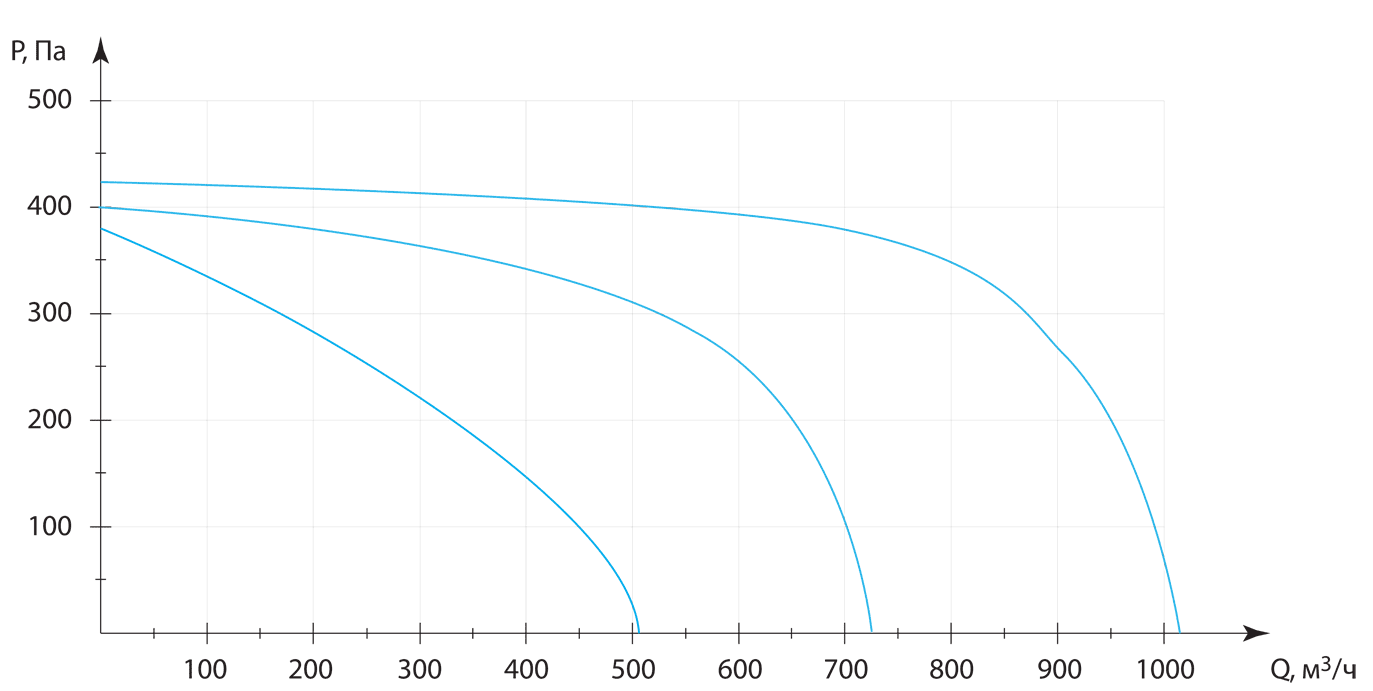

Производительность Колибри-1000 Water

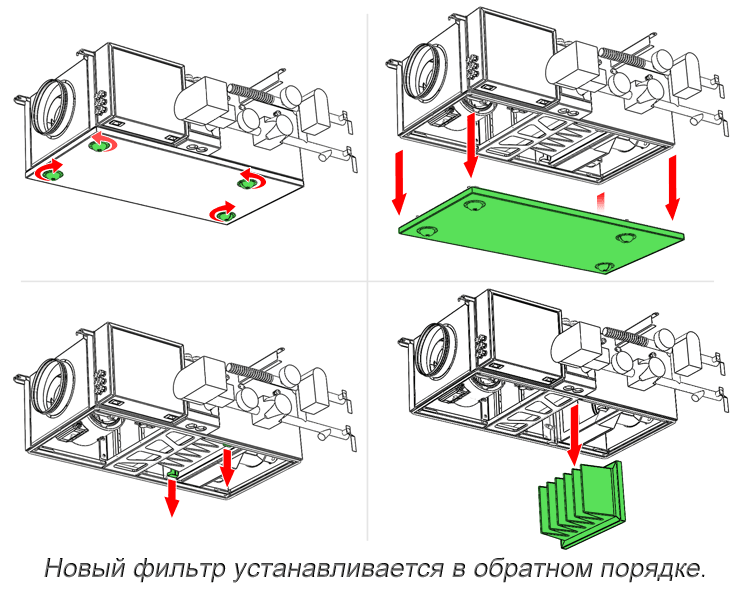

Расходные материалы Колибри-1000 Water
 |
Пылевой фильтр EU 4376 × 245 мм |
 |
