Поскольку все вентиляционные установки производимые компанией «VENTMACHINE» оснащаются керамическими полупроводниковыми нагревателями, температура нагрева которых не превышает 250°, появилась возможность существенно сократить расстояние между рабочими узлами прибора и этим значительно уменьшить общие габариты.

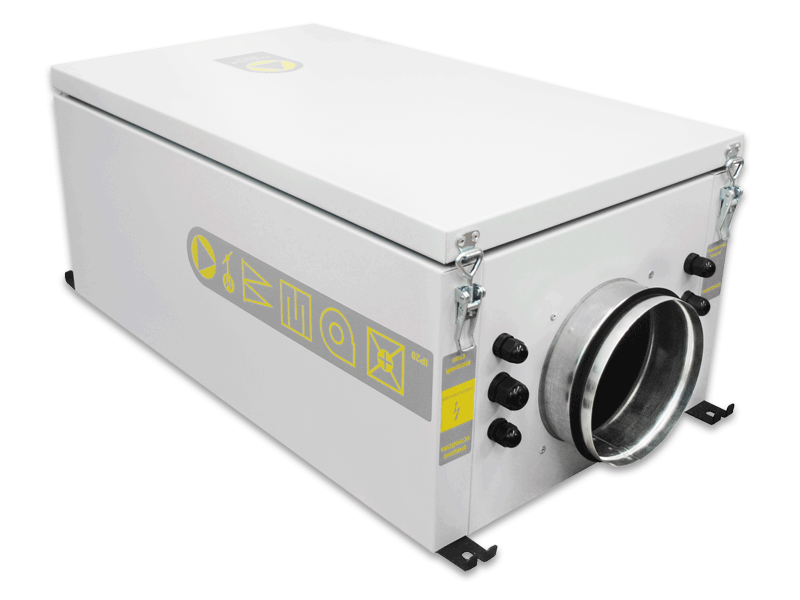

Так же положительное значение имеет и то, что в воздухе, подогретом таким нагревателем не сжигается кислород. Установки Колибри-500 имеют малые размеры, высокое качество и при этом низкую стоимость (учитывая стоимость используемых комплектующих). В установке присутствуют все компоненты полноценного устройства готового к запуску. Серия Колибри сертифицирована по классу защиты проникновения влаги IP 44, что позволяет монтировать установки, как внутри помещений, так и снаружи. Вентиляционная установка Колибри-500 проста в обслуживании. Через открывающийся люк легко поменять пылевой фильтр (EU4) и получить доступ к остальным узлам прибора.
Приточные установки серии Колибри имеют выносной пульт управления, который обеспечивает включение и выключение установки, управление температурой приточного воздуха, переключение скоростей вентилятора, а также индикацию режимов работы установки и засоренности фильтра.
Колибри-500 GTC может совместно работать с многоскоростной вытяжной установкой BW-700 и управляться с одного пульта управления.
Отличительные особенности Колибри-500
- Компактные размеры (минимальные в своём классе)
- Низкий уровень шума
- Интеллектуальная система управления
- Полупроводниковые пожаробезопасные керамические нагреватели
- Регулировка количества подаваемого воздуха
- Автоматическое регулирование заданной температуры
- Вентилятор с встроенными амортизаторами
- Встроенный воздушный клапан с электроприводом и возвратной пружиной, принудительно закрывающей клапан при обесточивании установки
- Дистанционный пульт управления
- Класс защиты, позволяющий размещать установку за пределами помещения (на улице, под воздействием окружающей среды)
- Максимально возможная комплектация вентиляционного агрегата
- Рычаги фиксации пылевого фильтра
- Облегчённый демонтаж блока автоматики с нагревателями для сервисного обслуживания
- Тепло-звукоизоляция корпуса с использованием пенополиуретановых плит толщиной 25 мм и синтетического волокнистого материала 50мм отлично сохраняет тепло и удерживает шум
- Монтажные крепления, позволяющие легко производить монтаж даже одному человеку
Колибри-500 комплектуется встроенной автоматикой Zentec или GTC
| Тип автоматики | Zentec |
GTC |
| Пульт управления | ||
| Тип дисплея | Монохромный, 3.5" | Цветной, сенсорный, 3.5‛, 320х240 |
| Пользовательское меню "настройки" (яркость экрана, звуки, включение/отключение функций, реакция системы на аварийные сигналы, настройка отображения графиков, язык интерфейса). |  |
 |
| Язык интерфейса | Английский | Английский / Русский |
| Основные функции автоматики | ||
| Переключение скоростей вентилятора | |
|
| Автоматическое регулирование мощности электрокалорифера для нагрева воздуха до заданной температуры в диапазоне от +10°С до +30°С | |
|
| Контроль загрязненности воздушного фильтра | |
|
| Индикация температуры воздуха в помещении (по датчику пульта) | |
|
| Защита от перегрева калорифера | |
|
| Ступенчатое подключение нагревательных секций калорифера для уменьшения "бросков" тока в процессе терморегулирования | |
|
| Контроль состояния датчиков на обрыв и короткое замыкание | |
|
| Подключение к системе "умный дом" по стандартному протоколу Modbus RTU |
|
|
| Таймер | Суточный, до 9 однозначных (скорость или температура или вкл/выкл) команд |
Недельный, до 4-х многозначных (скорость, температура, вкл/выкл) команд в сутки |
| ИК-пульт дистанционного управления (опция) | |
|
| Автономное питание часов | до 7 часов |
|
| Отображение графика изменения температур в процессе функционирования установки | |
|
| Функция "Северный старт" - последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха. | |
|
| Функция "Понижение скорости". В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной. | |
|
| Функция "Рестарт" - "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания. | |
|
| Возможность подключения внешнего устройства. U=220V, Imax=1A Контроллер имеет выходы для управления вытяжной установкой, активными внешними фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами. |
|
|
| Возможность управления внешним односкоростным вентилятором | Вентилятор подключается как внешнее устройство | |
| Возможность управления внешним многоскоростным вентилятором Uпит=220V Pmax=250W |
|
|
Модификации
| Zentec |
GTC |
|||
| Модель | МZ4.0/220 | МZ4.0/380 | МG4.0/220 | МG4.0/380 |
| Мощность | 4 кВт | 4 кВт | 4 кВт | 4 кВт |
| 220V | 380V | 220V | 380V | |
| Ступени нагрева | |
|
|
|
| Управление внешним устройством | |
|
|
|
| Управление внешним многоскоростным вытяжным вентилятором (или многоскоростной вытяжной установкой BW-700) | |
|
|
|

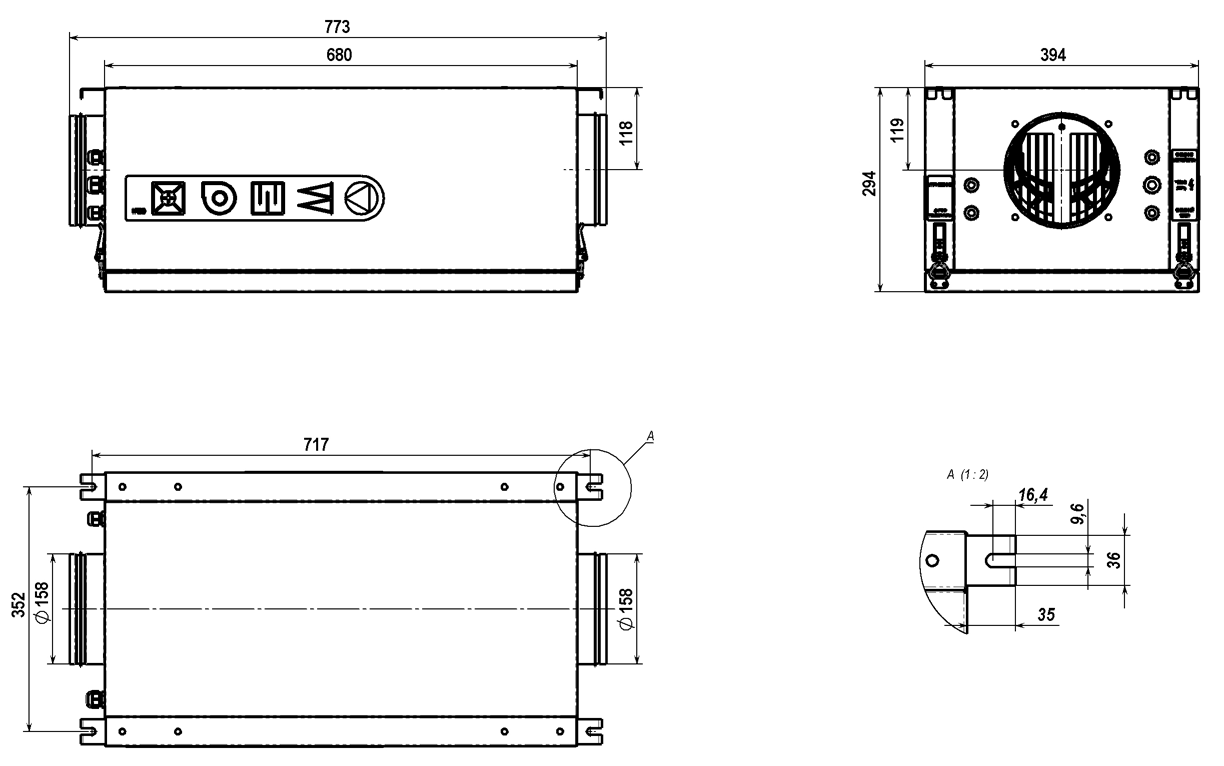

| Технические данные Колибри-500 | Габаритные размеры | ||||
| Скорость вращения вентилятора | 1 | 2 | 3 |  |
|
| Производительность, м³/час. | 275 | 360 | 500 | ||
| Уровень шума на входе в установку, dB | 33 | 36 | 39 | ||
| Уровень шума на выходе из установки, dB | 36 | 40 | 46 | ||
| Мощность вентилятора, кВт | 0,15 | ||||
| Мощность нагревателя, кВт | Pmax=6 | ||||

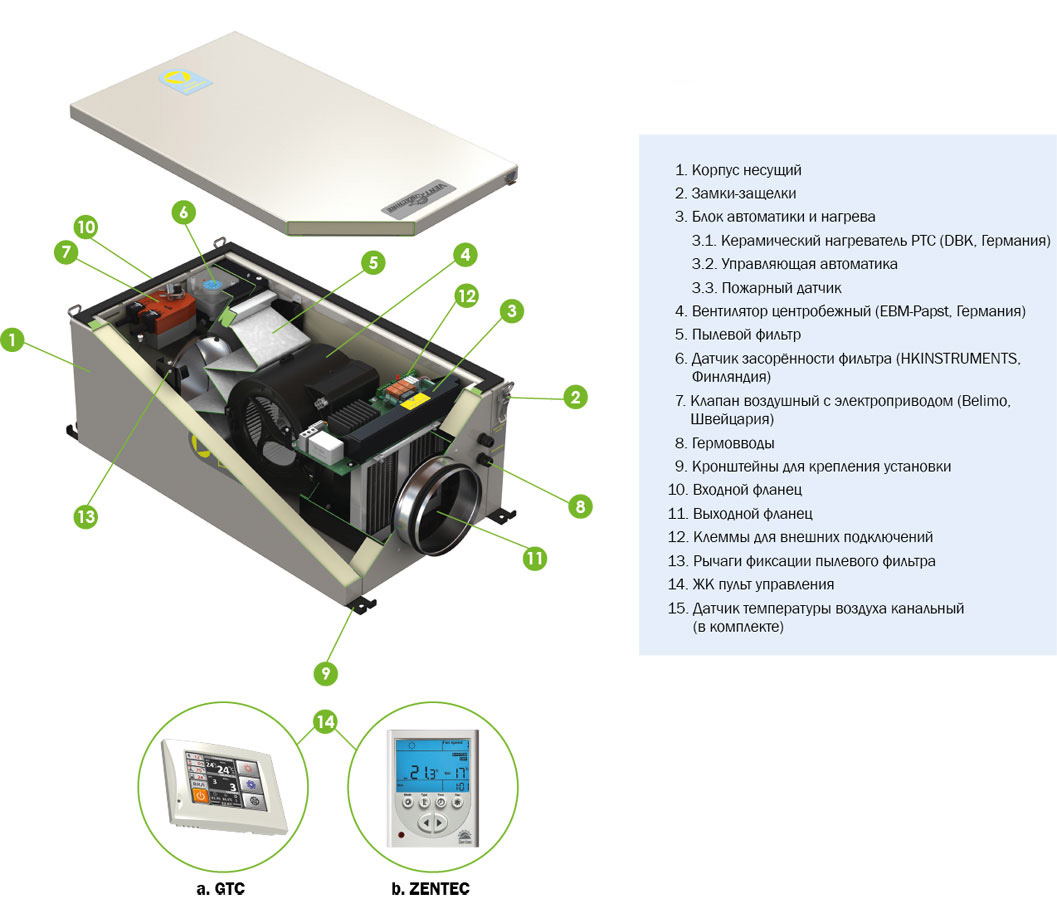

| Pном=4 | Комплектация | ||||
| Напряжение питания, В / Гц | 220 / 50 |  |
|||
| 380 / 50 | |||||
| Кабель электропитания, мм² | 3 × 2,5 (220В) | ||||
| 5 × 1,5 (380В) | |||||
| Кабель пульта управления | UTP 2 × 2 (две витые пары) | ||||
| Габаритные размеры, мм | 773 × 394 × 294 | ||||
| Вес, кг | 20 | ||||
| Класс защиты | IP 44 | ||||
| Размещение | Внутреннее / Наружное | ||||
| Степень очистки воздуха | Пылевой фильтр | EU4 | |||
| Режим работы | Непрерывного действия | ||||
| Поддержание заданной температуры приточного воздуха, °C | В диапазоне +10...+30 | ||||
| Условия эксплуатации: | Температура входного воздуха, °С | -26 / +50 | |||
| Керамические PTC нагреватели фирмы DBK (Германия): | |
Преиммущества: долговечность; энергосберегаемость и пожаробезопасность за счет свойств саморегуляции температуры полупроводника; экологичность (не сжигается кислород, не образуется угарный газ и др. вредные вещества) |
 |

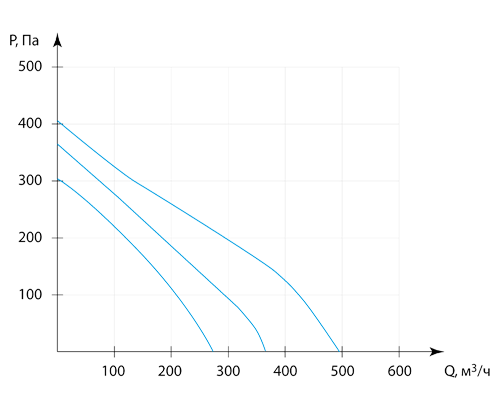

Производительность Колибри-500
Расходные материалы Колибри-500
 |
Пылевой фильтр EU-4300 × 200 мм |
Замена фильтра  |
