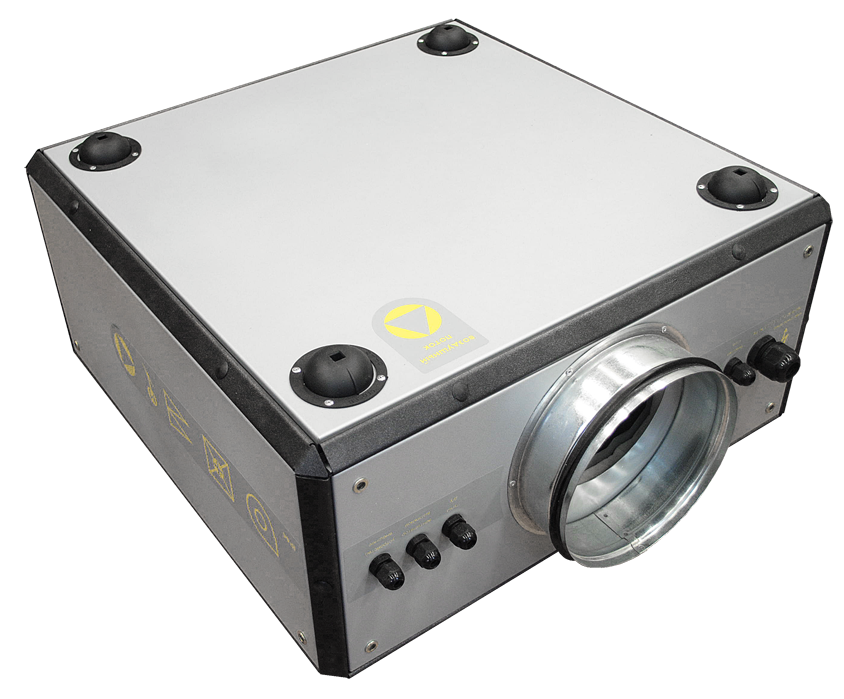

В новой модели применен совершенно новый подход к оборудованию - подход с точки зрения удобства, технологичности и эстетики.
К критерию "удобство" можно отнести простоту монтажа, удобство гарантийного и после гарантийного обслуживания. Быстрый доступ и демонтаж узлов установки без специальных навыков.
Любой узел Колибри-700 может быть доступен или демонтирован из установки за несколько минут, без снятия основного корпуса. Для этого нужно всего лишь отсоединить нужный разъем или защелку и вынуть весь требуемый узел. Это качество, существенно облегчает работу с оборудованием монтажным службам, и далеко нелишнее для конечного потребителя.
Технологичность установки Колибри-700 видна во всем даже с первого взгляда. К примеру, прижимное устройство крепления пылевого фильтра позволяет быстро установить фильтрующий элемент с помощью двух прижимных рычагов, после чего проход даже малейшего количества неочищенного приточного воздуха минуя фильтр, становится невозможным.
Корпус установки абсолютно герметичен и теплоизолирован, не имеет тепломостов даже в местах соединения основных панелей. Класс защиты (IP-44). Контрольные датчики температуры находятся внутри корпуса установки и уже подключены к системе управления. Датчик состояния пылевого фильтра подает сигнал на пульт дистанционного управления при необходимости замены фильтрующего элемента. Воздушный клапан герметичен и оснащен эл. приводом с возвратной пружиной, закрывающей клапан в случае отключения эл. энергии во избежание выхолаживания помещения. Для нагрева приточного воздуха используются керамические полупроводниковые нагреватели, пожаробезопасные и не сжигающие кислород в приточном воздухе. Хорошо сбалансированный вентилятор имеет встроенные амортизаторы, тем самым снижая и без того невысокий уровень шума.
Эстетические качества Колибри-700 выгодно выделяют ее на фоне конкурентов. Все детали корпуса выполнены по технологии лазерной резки и безупречно скомпонованы. Рациональное использование любого свободного пространства в корпусе обеспечило компактные габаритные размеры при максимальной комплектации. Сегментный корпус покрыт прочной металлопорошковой краской, гармонично подобранных цветов. Управление прибором осуществляется специально разработанной автоматикой с множеством удобных для пользователя настроек. На тонком 3х дюймовом, жидкокристаллическом дисплее дистанционного пульта, показываются все режимы работы установки.
Колибри-700 GTC может совместно работать с многоскоростной вытяжной установкой BW-700и управляться с одного пульта управления.
Отличительные особенности Колибри-700
- Компактные размеры (минимальные в своём классе)
- Низкий уровень шума
- Интеллектуальная система управления
- Пожаробезопасные полупроводниковые керамические нагреватели
- Регулировка количества подаваемого воздуха
- Автоматическое регулирование заданной температуры
- Встроенный воздушный клапан, оснащённый электроприводом Belimo (Швейцария) с возвратной пружиной, принудительно закрывающим клапан при обесточивании установки
- Система герметичного прижима пылевого фильтра, препятствующая проникновению мелких частиц пыли, минуя фильтр
- Дистанционный многофункциональный пульт управления
- Класс защиты, позволяющий размещать установку за пределами помещения (на улице, под воздействием окружающей среды)
- Специально разработанная блочная система облегчённого доступа и обслуживания установки
- Максимально возможная комплектация вентиляционного агрегата
- Вентилятор с встроенными амортизаторами
- Специально разработанный универсальный крепеж для монтажа
- Максимально надежные европейские комплектующие
Колибри-700 комплектуется встроенной автоматикой Zentec или GTC
| Тип автоматики | Zentec |
GTC |
| Пульт управления | ||
| Тип дисплея | Монохромный, 3.5" | Цветной, сенсорный, 3.5‛, 320х240 |
| Пользовательское меню "настройки" (яркость экрана, звуки, включение/отключение функций, реакция системы на аварийные сигналы, настройка отображения графиков, язык интерфейса). |  |
 |
| Язык интерфейса | Английский | Английский / Русский |
| Основные функции автоматики | ||
| Переключение скоростей вентилятора | |
|
| Автоматическое регулирование мощности электрокалорифера для нагрева воздуха до заданной температуры в диапазоне от +10°С до +30°С | |
|
| Контроль загрязненности воздушного фильтра | |
|
| Индикация температуры воздуха в помещении (по датчику пульта) | |
|
| Защита от перегрева калорифера | |
|
| Ступенчатое подключение нагревательных секций калорифера для уменьшения "бросков" тока в процессе терморегулирования | |
|
| Контроль состояния датчиков на обрыв и короткое замыкание | |
|
| Подключение к системе "умный дом" по стандартному протоколу Modbus RTU |
|
|
| Таймер | Суточный, до 9 однозначных (скорость или температура или вкл/выкл) команд |
Недельный, до 4-х многозначных (скорость, температура, вкл/выкл) команд в сутки |
| ИК-пульт дистанционного управления (опция) | |
|
| Автономное питание часов | до 7 часов |
|
| Отображение графика изменения температур в процессе функционирования установки | |
|
| Функция "Северный старт" - последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха. | |
|
| Функция "Понижение скорости". В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной. | |
|
| Функция "Рестарт" - "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания. | |
|
| Возможность подключения внешнего устройства. U=220V, Imax=1 AКонтроллер имеет выходы для управления вытяжной установкой, активными внешними фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами. |
|
|
| Возможность управления внешним односкоростным вентилятором | |
|
| Возможность управления внешним многоскоростным вентилятором Uпит=220V Pmax=250W |
|
|
Модификации
| |
|
|||||
| Модель | МZ7.2/380 [под заказ] |
МZ9.0/380 [стандарт] |
МZ12.0/380 [под заказ] |
МG7.2/380 [под заказ] |
МG9.0/380 [стандарт] |
МG12.0/380 [под заказ] |
| Мощность* | Pном=4.8 кВт Pmax=7.2 кВт |
Pном=6 кВт Pmax=9 кВт |
Pном=8 кВт Pmax=12 кВт |
Pном=4.8 кВт Pmax=7.2 кВт |
Pном=6 кВт Pmax=9 кВт |
Pном=8 кВт Pmax=12 кВт |
| 380V | 380V | 380V | 380V | 380V | 380V | |
| Управление внешним устройством | |
|
|
|
|
|
| Управление внешним многоскоростным вытяжным вентилятором | |
|
|
|
|
|
* - Pmax достигается при температуре наружного воздуха -20°С на максимальной скорости вентилятора.

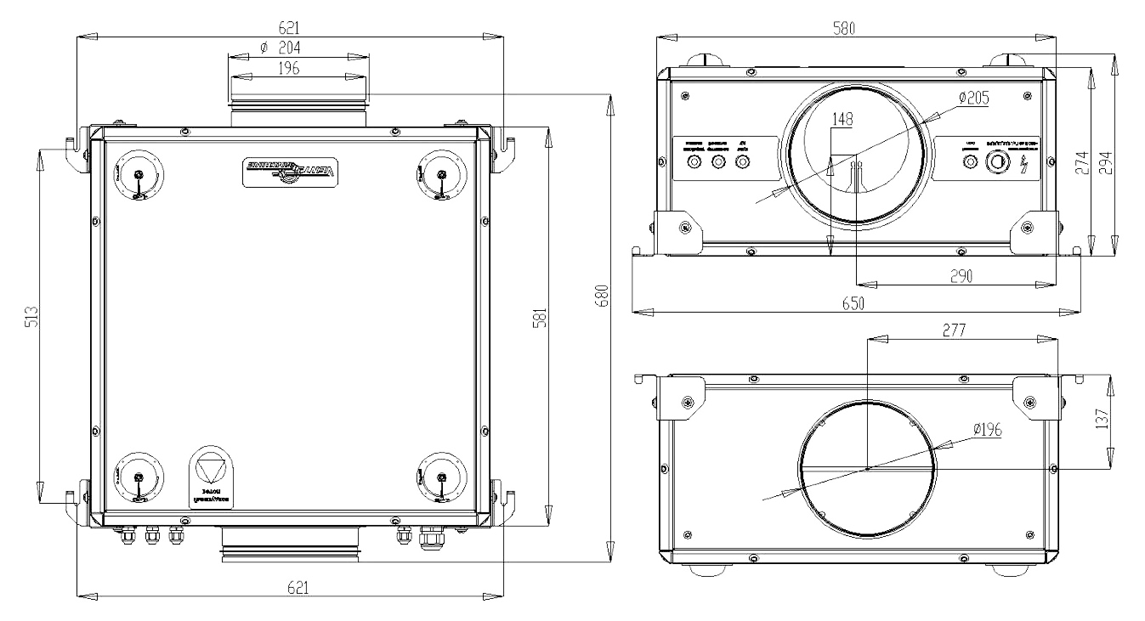

| Технические данные Колибри-700 | Габаритные размеры | ||||
| Скорость вращения вентилятора | 1 | 2 | 3 |  |
|
| Производительность, м³/час. | 310 | 410 | 715 | ||
| Уровень шума на входе в установку, dB | 34 | 38 | 41 | ||
| Уровень шума на выходе из установки, dB | 38 | 41 | 49 | ||
| Мощность вентилятора, кВт | 0,21 | ||||
| Мощность нагревателя, кВт | см. модификации | ||||
| Напряжение питания, В / Гц | 380 / 50 | ||||

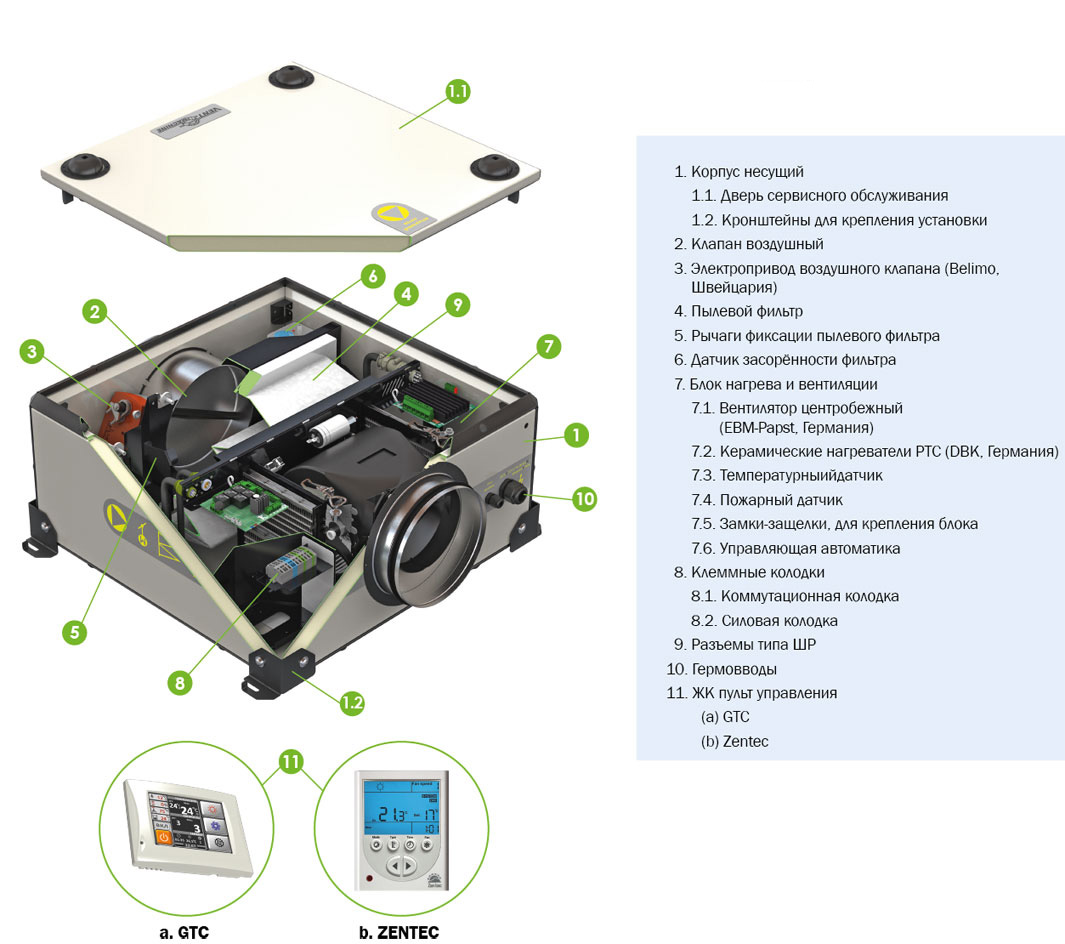

| Кабель электропитания, мм² | 5 × 2,5 | Комплектация | |||
| Кабель пульта управления | UTP 2 × 2 (две витые пары) |  |
|||
| Габаритные размеры, мм | 680 × 650 × 294 | ||||
| Вес, кг | 38 | ||||
| Класс защиты | IP 44 | ||||
| Размещение | Внутреннее / Наружное | ||||
| Степень очистки воздуха | Пылевой фильтр | EU4 | |||
| Режим работы | Непрерывного действия | ||||
| Поддержание заданной температуры приточного воздуха, °C | В диапазоне +10...+30 | ||||
| Условия эксплуатации: | Температура входного воздуха, °С | -26 / +50 | |||
| Керамические PTC нагреватели фирмы DBK (Германия): | |
Преиммущества: долговечность; энергосберегаемость и пожаробезопасность за счет свойств саморегуляции температуры полупроводника; экологичность (не сжигается кислород, не образуется угарный газ и др. вредные вещества) |
 |
Видео описание установки Колибри-700

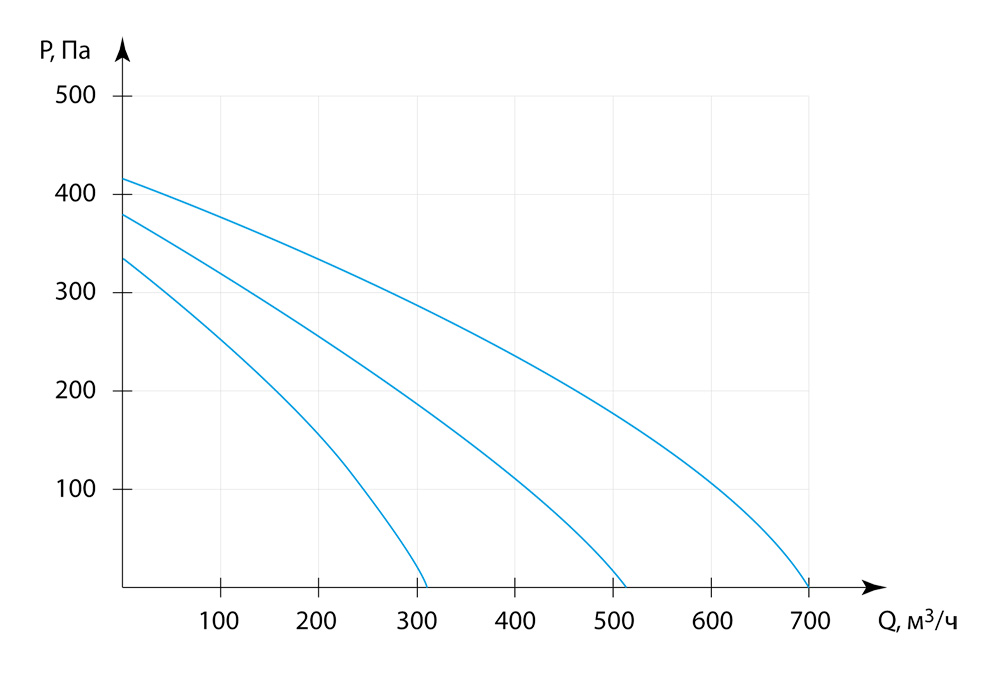

Производительность Колибри-700
Расходные материалы Колибри-700
 |
Пылевой фильтр EU-4435 × 215 мм |
