Конструкция приточной установки ТИОН О2

1. Воздухозаборник

2. Канал воздуховода с утеплителем

3. Воздушный клапан

4. Фильтры очистки воздуха

5. Нагреватель

6. Вентилятор

7. Система управления

1. Воздухозаборник
Воздухозаборник выполняет декоративные функции и защищает прибор от попадания внутрь дождевой влаги и насекомых.

2. Канал воздуховода с утеплителем
Служит герметичным каналом для подачи наружного воздуха в прибор. Внутри канала размещен вкладыш из утеплителя, препятствующий локальному промерзанию конструкций стен, а также для дополнительной шумоизоляции.

3. Воздушный клапан
Служит для предотвращения попадания в помещение наружного воздуха при выключении прибора. Клапан оснащен электроприводом. При включении вентилятора клапан открывается, при выключении – закрывается.

4. Фильтры очистки воздуха

(1) Базовый фильтр класса F7 с угольным покрытием

(2) Высокоэффективный антибактериальный НЕРА-фильтр класса H11

(3) Адсорбционно-каталитический фильтр

Очищают поступающий в помещение воздух от всех типов загрязнителей: частицы, микроорганизмы, вирусы, плесневые грибы, и вредные газы.

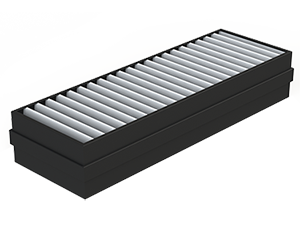

	Базовый фильтр класса F7 с угольным покрытием (1) задерживает крупные и средние частицы пыли, пух, сажу и аллергены. Производит предварительную очистку воздуха от вредных газов и запахов.

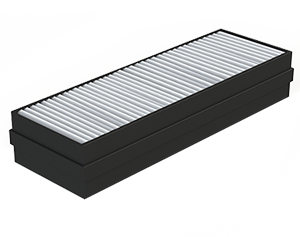

	Высокоэффективный антибактериальный НЕРА-фильтр класса H11 (2) - Медицинский стандарт очистки воздуха! Задерживает мелкодисперсную пыль, мельчайшие аллергены, бактерии, вирусы, плесневые грибы. Только фильтры класса H11 (эффективность фильтрации не менее 95%) позволяют задерживать опасные микроорганизмы (фильтры меньшего класса их не улавливают). Представленные на рынке устройства имеют класс фильтрации не выше F7/F9.

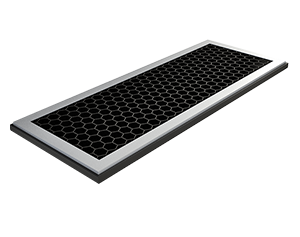

	Адсорбционно-каталитический фильтр (3) осуществляет глубокую очистку воздуха от выхлопных газов, промышленных выбросов, запахов и дыма лесных пожаров.

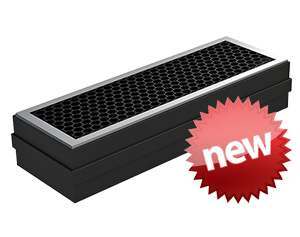

	Фильтр AK-XXL Адсорбционно-каталитический фильтр АК-XXL увеличенной емкости для Tion О2. Фильтр увеличенной мощности. Осуществляет глубокую очистку воздуха от вредных газов, летучих соединений, неприятных запахов с улицы. Устанавливается вместо НЕРА фильтра в любой бризер. Поможет, если за окном есть источники сильных запахов (горящие свалки, курящие соседи, места общепита и т.д.) при концентрациях до 10 ПДКсс. Частота замены — 1 раз в год. Вставляется на место HEPA H11.

5. Нагреватель
Предназначен для подогрева приточного воздуха в зимний период. Нагреватель подключен к системе климат-контроля прибора, которая при изменении температуры уличного воздуха, автоматически регулирует его мощность для подачи в помещение воздуха, нагретого до температуры установленной пользователем.

6. Вентилятор
Служит для принудительной подачи наружного воздуха в помещение.

7. Система управления

Позволяет:
- включать и выключать вентилятор,
- управляет воздушным клапаном и нагревателем,
- плавно регулировать температуру воздуха на выходе и т. д.

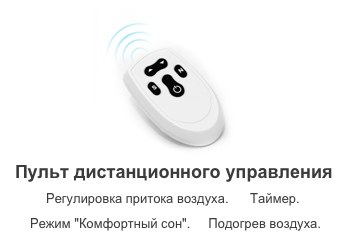

В комплект прибора входит пульт дистанционного управления.
